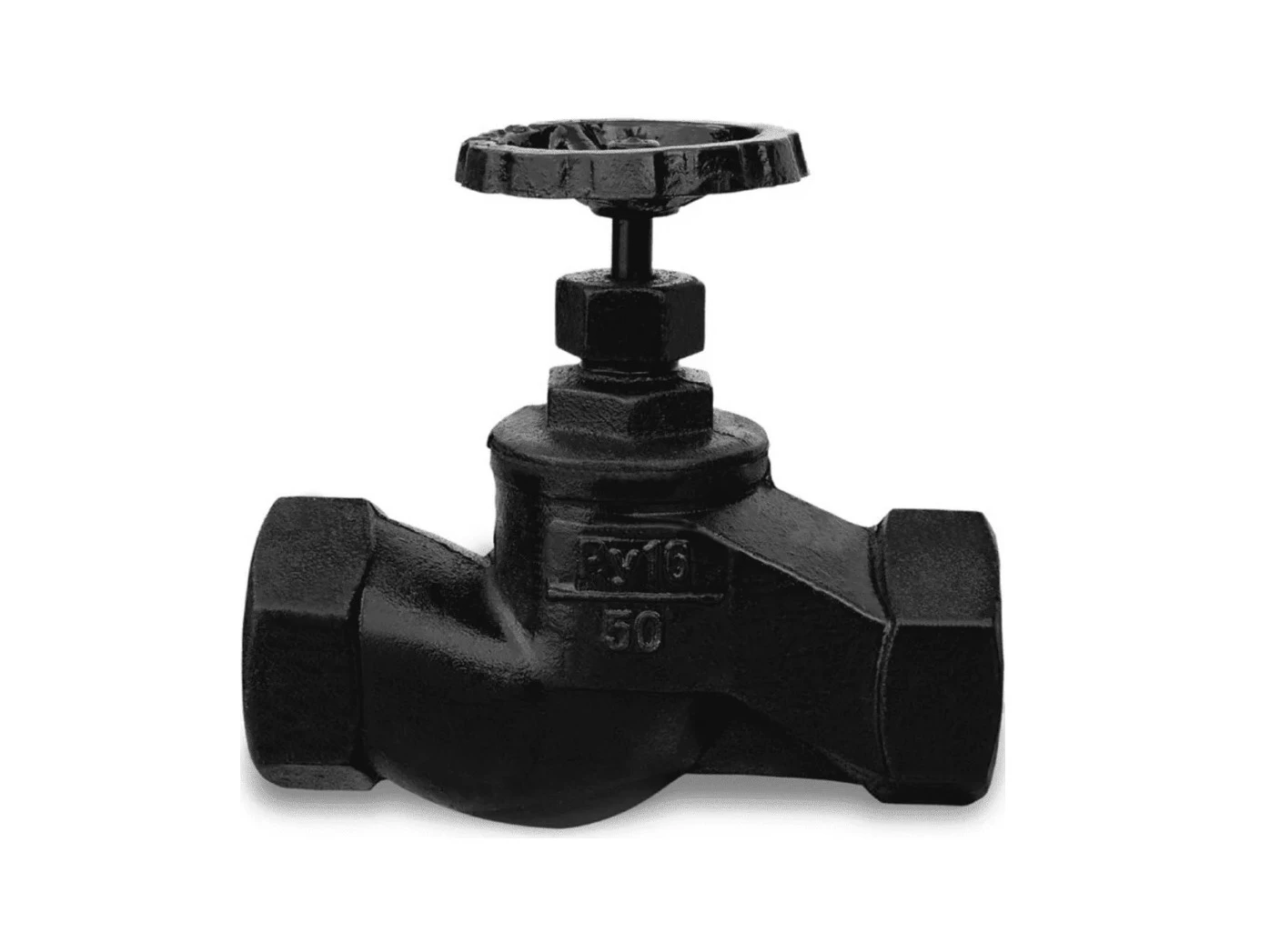

Чугунные клапаны

Чугунные клапаны относятся к категории запорно-регулирующей арматуры. Это важнейший компонент любой трубопроводной схемы, который должен отличаться износоустойчивостью, стойкостью к экстремальному воздействию, долговечностью и приемлемой стоимостью.

Основные характеристики

Работоспособность клапанов зависит от совпадения направления рабочей среды и стрелки на вентиле. Перекрытие потока достигается за счет возвратно-поступательного перемещения запирающего элемента, установленного перпендикулярно движению среды.

Вентиль монтируется разными способами, но к нему обязательно должен обеспечиваться доступ для проведения ремонта и обслуживания. Исходным материалом при производстве клапанов служит серый чугун марки СЧ15. Уплотнение выполняется из нержавеющей стали, латуни, паронита БР-3 или фторопласта 4.

Классификация

Разнообразие чугунных вентилей объясняется широким спектром обслуживаемых объектов, нуждающихся в вариативности. Линейный ряд представлен различными образцами, отличающимися конструкцией и функциональностью, в частности:

• регулирующими;
• отсечными;
• смесительными;
• отключающими;
• перепускными;
• предохранительными;
• распределительными;
• обратными;
• дыхательными.

Выбор конкретной модели осуществляется по диаметру трубы, допустимого значения температуры и диапазона рабочего давления. Уникальность характеристик изделий обусловлена простотой конструкции, высоким коэффициентом сопротивления и ограниченным ходом золотника.

Предпочтение отдается затворным органам, изготовленных из чугуна по ГОСТ 9544-2005, которые отличаются небольшим весом, компактными размерами, герметичностью «А» класса, простотой в обслуживании и обеспечивают безопасную эксплуатацию арматуры в температурном режиме от -10… +200°С и давлении PN 16 бар (1,6 МПа). Гарантия безотказной работы предоставляется на 12 месяцев.

Области применения

Запорные модели присутствуют в схеме любого трубопровода. Клапаны из чугуна признаны регулировать интенсивность потоков на трубопроводных магистралях, представленных паром, водой или иной рабочей средой, и перекрывать их движение в случае необходимости. Устройствами оснащаются системы водоснабжения, теплоэнергетические и промышленные объекты, жилищно-коммунальное хозяйство

В перечне наиболее популярных вентилей находятся следующие изделия из чугуна:

Клапан из ковкого чугуна 15кч18п (для пара и воды) с фланцевым типом крепления, выдерживающим температурное воздействие в 225 градусов и давление в 1,6 МПа. Величина условного прохода составляет 65-250 мм. В качестве аналогов выступают модели 15ч14п, 15кч16п1, 15кч19п, 15ч14п.

Пожарный образец КПЧП с условным проходом 50-65 мм рассчитан на максимальную температуру в +50 градусов и давление в 1,6 МПа. Резьбовое крепление арматуры осуществляется по технологии «цапка-цапка» или «муфта-цапка».

Угловой пожарный вариант представлен вентилем 15кч11р, обладающим аналогичными характеристиками.
